1个信令、2个 message、0处改动：飞享IM 语音转文字的协议扩展与四端实现

comsince

comsince

FshareIM Team

不方便外放语音的时候，"转文字"几乎是刚需。飞享IM 的语音消息转文字现已在服务端、Android、iOS、PC 桌面端、Web 端全面上线。这次功能在协议层只做了三件事：枚举末尾追加 1 个子信令 ASR、proto 末尾追加 2 个 message、既有定义 0 处改动，旧版客户端完全无感。本文完整说明这个功能的设计、服务端链路与四端实现，并借此讲清楚飞享IM 服务端"只增不改"的可扩展性。

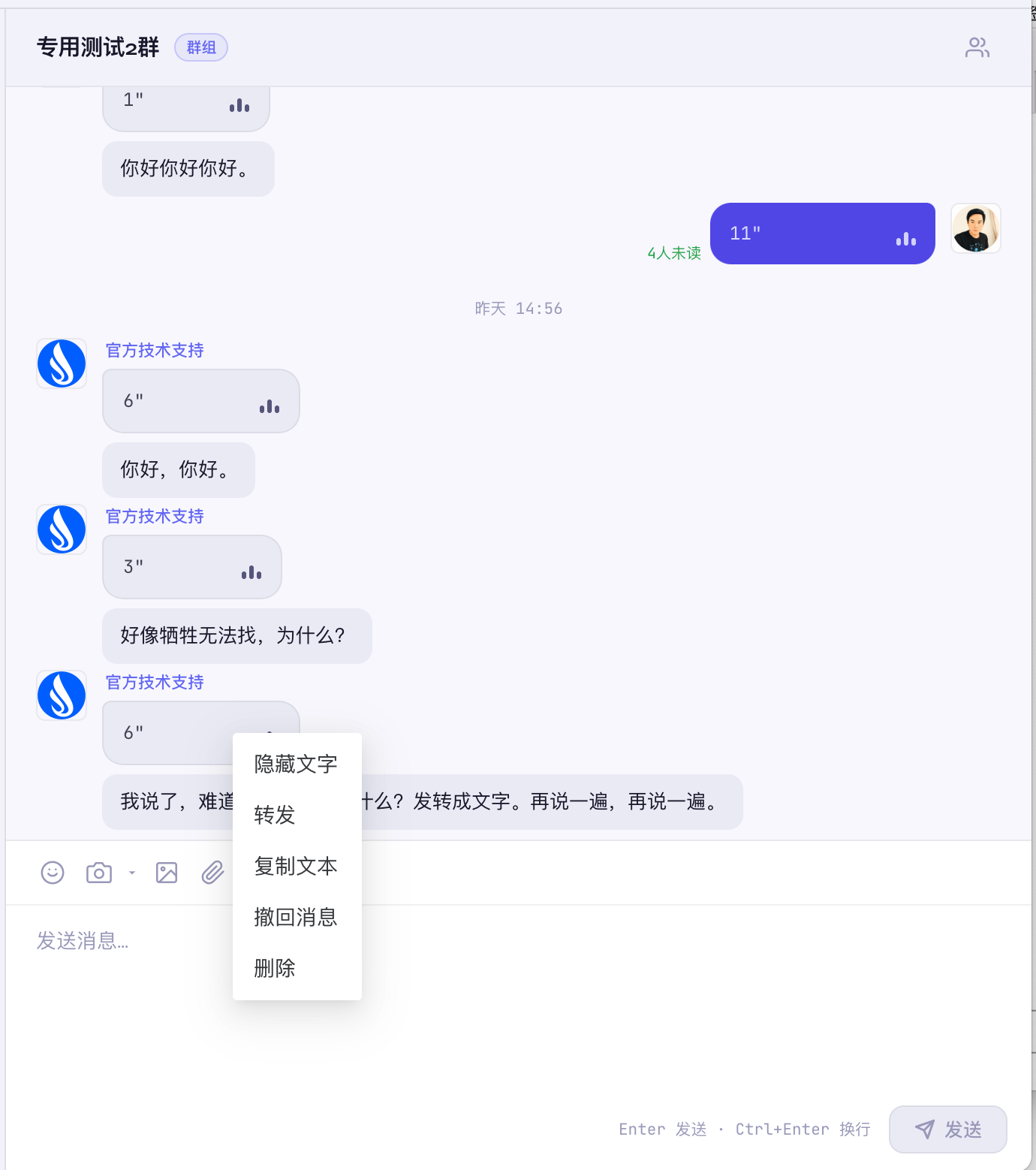

飞享IM Web 端语音转文字：文字块显示在语音气泡下方，右键菜单可隐藏文字

一、功能说明

1. 交互：像微信一样，文字显示在气泡下方

四端交互完全一致：

入口显示条件点击后
气泡右侧「转文字」小按钮他人发来 + 未播放 + 未转过文字 + 「自动转文字」关闭发起识别，消息置为已播放（消红点），按钮消失
长按（PC 右键）菜单「转文字」任意已上传成功的语音，且当前未显示文字同上
长按菜单「隐藏文字」当前正显示文字隐藏文字块，只是本地记录，不删除结果
设置「自动转文字」开关默认关闭，仅本地保存打开后实时收到的他人语音自动识别，不消红点；加载历史消息不触发

文字块是气泡下方的灰底圆角块，有三种状态：识别中、文字结果、「转文字失败，点击重试」。识别结果为空时显示「未识别到文字」。上面的截图就是 Web 端的效果。

2. 成功标准

  • 60 秒以内的语音，点击后约 2 秒出结果；
  • 同一条语音，任意用户、任意端第二次请求直接命中服务端缓存，不再调用识别引擎；
  • 识别服务不可用时不影响收发消息，只在文字块提示失败，可以重试；
  • 旧版客户端不受协议变更影响。

3. 识别引擎

识别引擎用的是腾讯云「一句话识别」（SentenceRecognition），免费额度每月 5000 次。引擎选 8k_zh：飞享IM 的语音消息是 8kHz 窄带的 AMR 格式，正好对应腾讯云电话场景的引擎，不用上采样。服务端在调用之前已经抽象出 AsrProvider 接口，后面换成自建识别服务也只是多写一个实现类。

二、协议设计：新功能只靠"追加"

这是本文最想讲清楚的部分。飞享IM 的二进制协议在《10字节包头，两级命令字》一文里有完整拆解：包头里的 Signal 决定大类（PUBLISH、PUB_ACK 等），SubSignal 决定具体业务（MS 发消息、MN 消息通知……），包体是 protobuf。语音转文字完全套在这个框架里，没有改协议本身。

1. 新增子信令 ASR（ordinal = 44）

// push-common/.../SubSignal.java
// 用户设置同步：UG 拉取、UP 上报、UN 服务端通知。只允许在末尾追加，ordinal 与 android/ios 客户端对齐
UG,
UP,
UN,
// 语音转文字：客户端带 messageUid 请求，PUB_ACK 返回 SpeechToTextResult。只允许在末尾追加
ASR
;

SubSignal 在包头里按 ordinal（枚举序号）编码，所以只有一条硬约束：只能在末尾追加。插在中间会让后面所有信令的序号整体错位，新旧客户端会互相听不懂。服务端 push-common、push-nio-sdk、Android、iOS 四处枚举同一批修改，ASR 必须是 44，服务端还用 SubSignalOrdinalTest 把这个数字钉死：

assertEquals(44, SubSignal.ASR.ordinal());

请求和应答复用已有的 PUBLISH → PUB_ACK 模式，和获取上传地址的 GMURL 一样，大类信令一个都没加。

2. 新增两个 protobuf message

// FSCMessage.proto / WFCMessage.proto 末尾追加
message SpeechToTextRequest
{
required int64 message_uid = 1;
}
message SpeechToTextResult
{
required string text = 1;
}

proto2 新增 message 不会改变任何已有 message 的编码。旧客户端根本不会发 ASR 请求，也就不会收到 SpeechToTextResult，对它来说什么都没发生。

3. 请求里只有 messageUid

请求体刻意只带一个 message_uid，不带音频地址。音频地址由服务端从消息里自己取，这样有两个好处：

  • 防越权：客户端没法指定"识别某段语音"，只能识别自己有权访问的消息；
  • 防 SSRF：客户端如果能传 URL，就能让服务端去请求任意内网地址。

4. 错误码复用，不新增

场景ErrorCode
成功（含空文本）SUCCESS(0)
消息不存在NOT_EXIST(253)
非语音消息 / uid 非法 / 地址不在白名单INVALID_MESSAGE(10)
无权访问该消息NOT_RIGHT(248)
并发超限OVER_FREQUENCY(250)
识别超时TIMEOUT(249)
服务端未开启 ASRNOT_IMPLEMENT(254)
下载失败 / 引擎其他错误SERVER_ERROR(4)

错误码只用于服务端日志和排查。客户端统一处理：任何失败都显示「转文字失败，点击重试」，四端不区分错误类型。

5. WebSocket 链路：同一语义，JSON 编码

Web 端和 PC 端走 WebSocket，connector 负责把 JSON 和 protobuf 互相转换：

  • 请求：{"messageUid": "<uid 字符串>"}（uid 超出 JS 安全整数范围，按字符串传，和现有接口一致）
  • 成功应答：{"text": "..."}；失败应答 content 为空串。

两条链路统一的是协议语义，不统一的是编解码。Electron 和 Web 端没有 proto 文件，只加了一个 topic 常量 "ASR"。

三、服务端：一个注解类 + 一个业务服务

1. 整体链路

客户端 ─ASR(messageUid)─▶ connector SpeechToTextHandler（业务线程池）
└─ Dubbo 同步调用 messageService.speechToText(user, uid) ──▶ push-group
├─ 开关检查：未开启 → NOT_IMPLEMENT
├─ 取消息：不存在 / 非语音 → 错误码
├─ 语音地址白名单校验（防 SSRF）
├─ 权限校验（必须先于读缓存）
├─ Hazelcast IMap "asr_text" 命中 → 返回（未命中自动回源 DB）
├─ tryLock(uid)：集群内同一条语音只识别一次，加锁后再查一次缓存
├─ 下载 AMR → base64 → AsrProvider.recognize()
└─ 写 IMap（MapStore 同步落库 t_message_asr）→ 返回 text

2. connector：只做转发和限流

connector 新增的东西就三样：IMTopic 里一个常量、一个二进制 handler、一个 WebSocket handler。二进制 handler 的全部核心代码：

@Handler(IMTopic.SpeechToTextTopic)
public class SpeechToTextHandler extends IMHandler<FSCMessage.SpeechToTextRequest> {
static final int MAX_CONCURRENT = gateSize(Runtime.getRuntime().availableProcessors());
private static final Semaphore GATE = new Semaphore(MAX_CONCURRENT);
@Override
public ErrorCode action(ByteBuf ackPayload, String clientID, String fromUser, boolean isAdmin,
FSCMessage.SpeechToTextRequest request, ImMessageProcessor.IMCallback callback) {
return handle(messageService, GATE, fromUser, request.getMessageUid(), ackPayload);
}
// handle()：tryAcquire 失败直接返回 OVER_FREQUENCY；成功则调用 push-group，把 SpeechToTextResult 写入 ackPayload
}

一次识别要 1~2 秒，action() 跑在业务线程池上，所以用一个 Semaphore 当闸门，大小是业务线程池的 1/4，抢不到就直接返回 OVER_FREQUENCY。这样识别请求再多，也占不满业务线程池，普通收发消息不受影响。单用户的请求频率由 IMHandler.preAction 已有的计数器兜底。

WebSocket handler 更短，只做 JSON 和 protobuf 的互相转换：

@Handler(IMTopic.SpeechToTextTopic)
public class SpeechToTextHandler extends WsImHandler<WsSpeechToTextRequest, FSCMessage.SpeechToTextResult> {
@Override
public byte[] request(Signal signal, SubSignal subSignal, WsSpeechToTextRequest request) {
return FSCMessage.SpeechToTextRequest.newBuilder()
.setMessageUid(Long.parseLong(request.getMessageUid()))
.build().toByteArray();
}
@Override
public String result(Signal signal, SubSignal subSignal, FSCMessage.SpeechToTextResult result) {
return Json.toJson(new WsSpeechToTextResponse(result.getText()));
}
}

3. push-group：业务逻辑的固定顺序

业务全部放在 push-group，原因很直接：Hazelcast 只部署在 push-group（服务端没有 Redis），而 push-group 本来就承担业务逻辑。SpeechToTextService 的检查顺序是固定的：

开关 → 消息存在 → 是语音 → 地址白名单 → 权限 → 缓存 → 加锁识别

其中最重要的一条是：权限必须在读缓存之前校验。如果先读缓存，任何人拿到一个 messageUid，就能读到别人语音的文字内容。权限规则是：单聊必须是发送方或接收方，群聊必须是群成员，其他会话类型一律拒绝。

4. 缓存与持久化：沿用已有模式

缓存没有引入新组件，完全照搬现有的 Hazelcast IMap + MapStore 模式（和已读回执的 ReadReportLoader 同构）：

<map name="asr_text">
<!-- 7 days，未命中时 AsrTextLoader 从 t_message_asr 加载 -->
<time-to-live-seconds>604800</time-to-live-seconds>
<map-store enabled="true">
<class-name>com.comsince.github.persistence.loader.AsrTextLoader</class-name>
<write-delay-seconds>0</write-delay-seconds>
</map-store>
</map>

落库用 Flyway 新增一个迁移脚本 V13__create_t_message_asr.sql，一张三列的表（_mid、_text、_dt），升级时自动建表。

并发合并靠 IMap.tryLock(uid)：两个人同时点同一条群语音，集群内只会识别一次，后到的请求拿到锁后二次检查缓存，直接拿结果。锁租期 30 秒，节点宕机也不会死锁。识别失败不写缓存，下次可以重试。

5. 识别引擎：接口隔离，不引 SDK

public interface AsrProvider {
/** @param amr 8kHz AMR-NB 原始字节；@return 识别文本，静音时为空串，不会返回 null */
String recognize(byte[] amr) throws AsrException;
}

TencentAsrProvider 没有引入腾讯云 SDK，而是用 OkHttp 直接调用 asr.tencentcloudapi.com，自己实现了 TC3-HMAC-SHA256 签名，避开新依赖和 Java 8、Proguard 的兼容问题。音频用 base64 直传（SourceType=1，60 秒 AMR 大约 100KB），MinIO 不用对腾讯云开放公网拉取。

6. 安全与运维

  • SSRF 防护：语音地址是发送方写进消息里的，不可信。MediaUrlPolicy 要求地址的 scheme、host、端口和配置项 push.asr.allowedMediaUrls 精确匹配，下载器禁止重定向，3xx 一律视为失败；
  • 超时预算：Dubbo 调用超时 10 秒，push-group 内部压在 10 秒以内（下载 3 秒 + 识别 6 秒）；
  • 默认关闭：push.asr.enabled=false，密钥不进 git；未开启时返回 NOT_IMPLEMENT，客户端显示失败，不影响其他功能；
  • 发布顺序：先 push-group，后 connector。
push.asr.enabled=false
push.asr.timeoutMs=6000
push.asr.allowedMediaUrls=https://media.fsharechat.cn
push.asr.tencent.secretId=
push.asr.tencent.secretKey=
push.asr.tencent.engine=8k_zh

四、服务端的可扩展性：这次到底改了什么

回头看服务端的改动，几乎全是新增：

层次新增改动已有代码
协议命令字SubSignal 末尾追加 ASR无
协议包体proto 末尾追加 2 个 message无
请求分发带 @Handler("ASR") 注解的两个 handler 类无，启动时扫描注解自动注册
业务接口MessageService.speechToText() 一个方法接口加一个方法，实现类委托给新服务
缓存hazelcast.xml 加一个 map 声明无，复用 MapStore 模式
存储Flyway V13 新表无
外部引擎AsrProvider 接口 + 腾讯云实现无

能做到这一点，靠的是飞享IM 服务端从一开始就定下的几条规则：

  1. 两级命令字 + 只增不改：Signal 管传输语义，SubSignal 管业务语义。新业务只在 SubSignal 末尾追加，旧客户端遇到不认识的值直接忽略。之前的 AI 流式推送 SAI、多端设置同步 UG/UP/UN，都是这样加进来的；
  2. 注解路由表：分发逻辑按 SubSignal 名字查表，handler 用 @Handler 注解认领信令，启动时自动注册。新增一种请求 = 新增一个类，分发代码一行不动；
  3. connector 无状态、push-group 管业务：connector 只做协议转换和限流，所以二进制、WebSocket 两条链路各写一个很薄的 handler 就能共用同一份业务逻辑；
  4. 基础设施模式复用：缓存用 IMap + MapStore，建表用 Flyway，新功能的存储层几乎是填空；
  5. 外部依赖接口化：识别引擎藏在 AsrProvider 后面，换引擎不影响协议和客户端。

做一个新功能，基本不用碰老代码——这是服务端可扩展性最直接的体现，也让这次四端能并行开发。

五、四端实现

1. 共通约定

四端先约定好一套共同规则，再各自实现：

  • 结果按 messageUid 存 { status: loading | done | error, text, hidden }，只持久化 done 状态：Electron / Web 用 localStorage，Android 用 SharedPreferences，iOS 用 UserDefaults；
  • 显示规则抽成纯函数并写单测：红点 = 他人语音且未播放；「转文字」按钮 = 红点条件 + 未转过 + 自动转文字关闭 + 已有 messageUid；菜单「转文字」和「隐藏文字」互斥；
  • "已播放"只记在本地：这次给 Electron、Web、iOS 补上了语音未播放红点（Android 原本就有），升级后历史语音一次性置为已播放，不会冒出一屏红点；
  • 自动转文字只处理实时消息：Electron / Web 用 firstLogin === false 判断，Android / iOS 用"消息服务器时间距现在不超过 2 分钟"判断；并发 2，按 messageUid 去重；
  • 客户端兜底超时：Electron / Web 复用请求层已有的 10 秒超时；Android / iOS 协议层对这类请求没有超时，就在转文字引擎里设 15 秒超时，迟到的结果直接丢弃。

2. Android

链路从协议层一路穿到 UI 进程：

SubSignal.ASR → ProtoService.speechToText → SpeechToTextHandler → JavaProtoLogic
→ AIDL IRemoteClient.speechToText(uid, IGeneralCallback2) → ChatManager.speechToText

UI 进程里是纯 Java 的 TranscriptEngine（方便单测）加一层 Android 包装 TranscriptManager：AIDL 回调切回主线程，再通过 LiveData 通知会话页按 messageUid 刷新对应的那一条。AudioMessageContentViewHolder 增加按钮、文字块和两个长按菜单项，设置页 SettingActivity 加一行「自动转文字」开关。

3. iOS

  • 协议层：SubSignal.swift 追加 case asr = 44，proto 用新版 protoc + protoc-gen-swift 重新生成；SpeechToTextAckHandler + MessagingService.speechToText 按请求 id 匹配应答，写法和撤回消息一致；断线时挂起的请求立即失败；
  • 业务层：TranscriptEngine 由 SceneDelegate 持有，经 ConversationViewModel.transcripts 注入会话页；
  • UI 层：VoiceMessageCell 增加红点、按钮和文字块，长按菜单加两项，用 diffable data source 的 reconfigureItems 只刷新变化的那一行；新增 MessageStatus.played = 7 和一次 GRDB 迁移，保证升级后历史语音不冒红点。

4. PC 桌面端（Electron）与 Web 端

两端技术栈相同（Vue 3），实现基本一致：

  • webSocketClient.speechToText(uid) + SpeechToTextHandler 收应答；
  • 新增 useTranscriptStore 管理识别结果、自动识别队列和开关；
  • utils/voiceTranscript.ts 放显示规则纯函数，用 vitest 覆盖状态流转；
  • MessageBubble.vue 加红点、按钮和文字块，ChatPage.vue 加右键菜单「转文字 / 隐藏文字」；
  • 这两端原来没有设置页，这次在侧边栏底部新增「设置」按钮和弹窗，放「自动转文字」开关。

六、全面上线

语音转文字已在服务端和四个客户端全部发布：

端首发版本
服务端 chat-server-pro2.2.13
Android2.0.16
iOS2.0.17
PC 桌面端（Electron）1.8.0
Web 端1.3.0

升级到上述版本后，收到语音消息时点击气泡旁的「转文字」，或长按 / 右键选择「转文字」即可使用；不想每次手动点，可以在设置里打开「自动转文字」。私有部署的用户，在 push-group 配置腾讯云密钥并打开 push.asr.enabled 即可启用，未开启时其他功能照常使用。

四个 Pro 版客户端都已开源，本文提到的代码都可以直接在仓库里找到。下一步我们计划接入自建识别服务（只需要新增一个 AsrProvider 实现），欢迎体验并反馈问题。
